無軸圓筒篩的設計要點

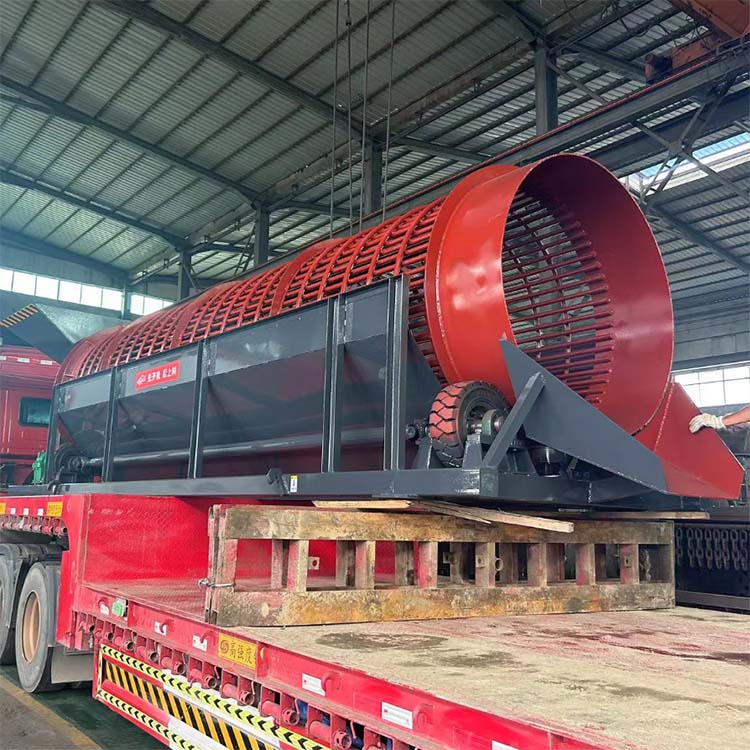

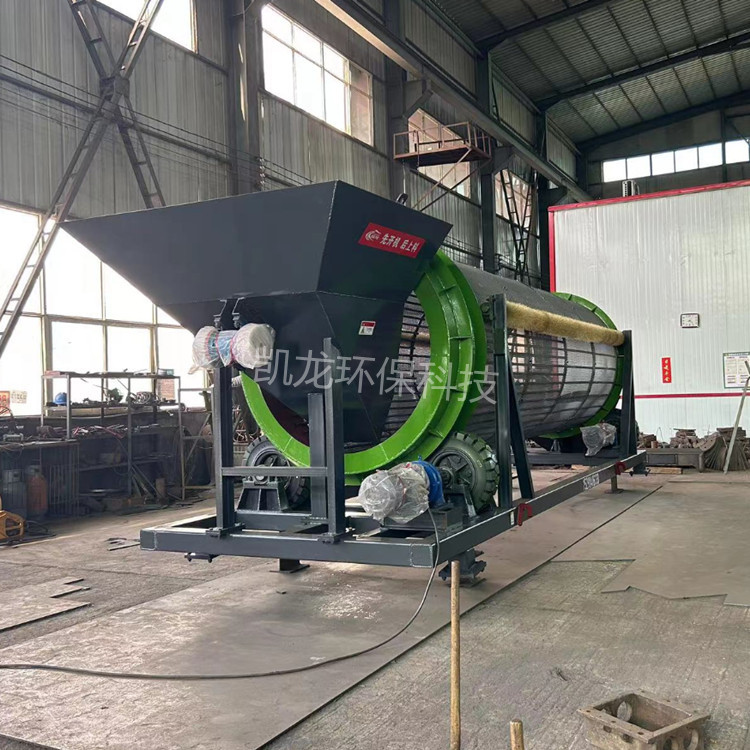

      無軸滾筒篩是一種廣泛應用的篩分設備，主要由進出料口、電機、減速機、機架、滾筒裝置等組成，可以用于化工、焦化廠、礦山、電廠、建材、冶金等行業，常用在中、細粒物料的分篩分，以提高物料的質量。其設計要點主要包括以下幾個方面：

1. 篩網的設計與選擇

篩網是無軸滾筒篩的關鍵部件之一，其質量和設計直接影響到設備的使用壽命和篩分效率。無軸滾筒篩的篩網可以選擇鋼筋焊接或者錳鋼材質，其中內層篩網設計成鋼筋焊接，當出現某一塊篩網磨損時只需更換單根鋼筋即可，無需整個更換，而外層則采用錳鋼篩網。這種設計在安裝時間上比以前更快了，也十分方便。此外，為了防止篩孔堵塞，無軸滾筒篩還需要定期進行維護和清理。



2. 驅動裝置的設計

無軸滾筒篩的驅動裝置是設備運行的核心部分。在滾筒篩分機的設計中，應優先采用單邊驅動或雙邊驅動的分別驅動，這樣可以在物流量小的時候節省運轉成本。驅動裝置可以是電機、柴油機或發電機等多種，且需要傾斜安裝，安裝角度需根據物料來進行設計，一般角度是在5度—20度不等。



3. 結構形式的選擇

篩筒體的結構形式有圓形、多邊形和復合形(圓形加多邊形)，通常采用圓形，因?yàn)閳A形平衡度好，運轉平穩，加工簡單。無軸滾筒篩適宜篩分各種性質的物料，以及煤、煤矸石、焦炭生熟石灰等潮濕易堵塞物料。



      現代無軸滾筒篩的設計越來越注重自動化和智能化。例如，一些新型設備具有動力小、過篩量大、維修率低、噪音小等特點。此外，一些設計還考慮到了清理組件的使用，通過安裝在抬高架頂部的驅動電機和輥軸上的筒式毛刷，可以有效地清理篩殼組件上的雜物。
